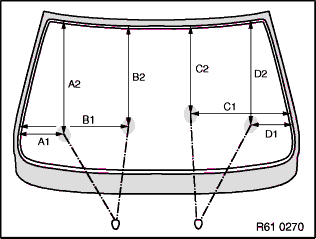

Система с двумя форсунками

Отметить места попадания омывающих струй на стекло кусочком липкой ленты или фломастером и активизировать омыватель. Омывающие струи должны попасть в центр зоны на лобовом стекле.

Координаты в мм

E30

A1= ; A2= ; B1= ; B2= ; C1= ; C2= ; D1= ; D2= .

E36

A1= 305; A2= 630; B1= 550; B2= 290; C1= 465; C2= 290; D1= 340; D2= 490.

E46

A1= ; A2= ; B1= ; B2= ; C1= ; C2= ; D1= ; D2= .

E34

A1= 215; A2= 540; B1= 442; B2= 245; C1= 465; C2= 285; D1= 220; D2= 550.

E39

A1= 226; A2= 540; B1= 530; B2= 506; C1= 490; C2= 450; D1= 210; D2= 505.

E32

A1= 305; A2= 435; B1= 490; B2= 250; C1= 550; C2= 320; D1= 180; D2= 355.

E38

A1= ; A2= ; B1= ; B2= ; C1= ; C2= ; D1= ; D2= .

Продолжение следует.....
