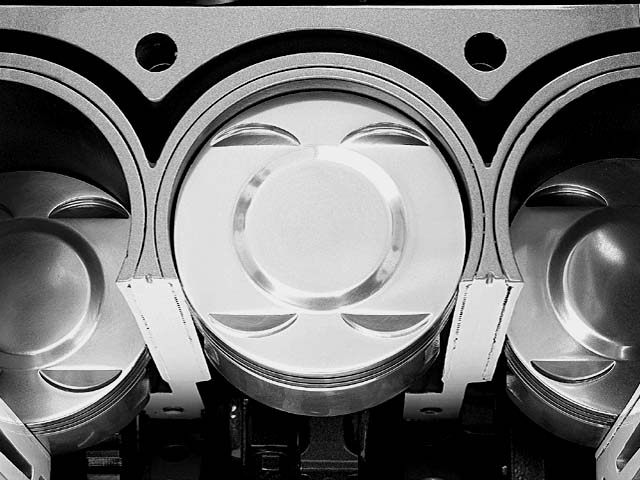

ОДНА из самых таинственных и, несомненно, значимых деталей автомобильного двигателя – его величество поршень. Действительно, он занимает центральное место в процессе преобразования химической энергии топлива сначала в тепловую, а затем в механическую. И в прямом, и в переносном смысле. И от того, насколько хорошо он справляется с возложенными на него обязанностями, в значительной степени зависят характеристики мотора. Его эффективность и, что более важно, надежность . Особенно когда мы говорим о спортивном применении или модификации автомобиля в тюнинговом ателье. Вопрос о применении специальных поршней в случае повышения мощности всегда встает перед конструктором. В силу множества функций и противоречивости свойств поршень превращается в одну из самых сложных и наукоемких деталей мотора. Такое привилегированное положение подтверждается тем, что редкие автомобилестроительные компании проектируют и изготавливают их самостоятельно для своих моторов. Чаще всего они пользуются услугами фирм, которые специализируются в этой области.

Многообразие форм и размеров поршней является одной из причин, почему столь много тайн, секретов и небылиц распространяется вокруг этого причудливой формы куска металла. А так как это еще и технологически сложно, практически неисполнимо в условиях стандартного машиностроительного производства, то проблема подгонки, т. е. соответствия поршня требованиям модифицированного мотора, становится камнем преткновения для многих тюнинговых компаний и спортивных конюшен. Кроме того, штучное производство столь сложных изделий финансово обременительно. В этой ситуации часто интуитивные представления тюнера о том, что “улучшенный” двигатель должен иметь “улучшенные” поршни, приводит к тому, что сначала двигатель оснащается чем-то доступным, а потом такое решение находит свое наукообразное обоснование.

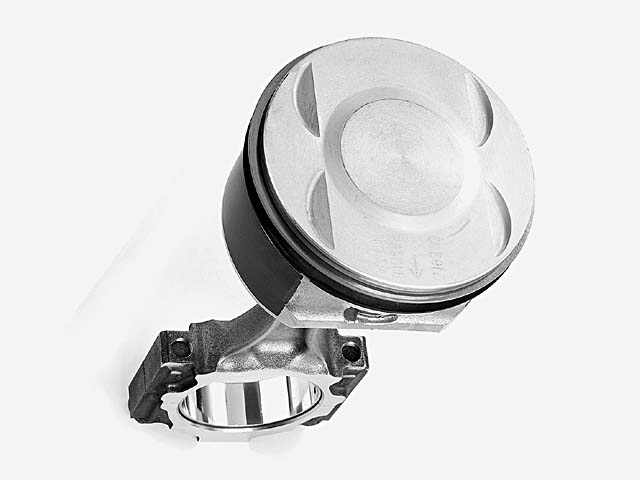

Так давайте попробуем разобраться, какие требования предъявляются к поршням и что от чего зависит. Во-первых, поршень, перемещаясь в цилиндре, позволяет расширяться сжатым газам, продукту горения топлива, и совершать механическую работу. Следовательно, он должен сопротивляться высокой температуре, давлению газов и надежно уплотнять канал цилиндра. Во-вторых , представляя собой вместе с цилиндром и поршневыми кольцами линейный подшипник скольжения, он должен наилучшим образом отвечать требованиям пары трения с целью минимизировать механические потери и, как следствие, износ. В-третьих, испытывая нагрузки со стороны камеры сгорания и реакцию от шатуна, он должен выдерживать механическое воздействие. В-четвертых, совершая возвратно-поступательное движение с высокой скоростью, должен как можно меньше нагружать кривошипно-шатунный механизм инерционными силами.
Таким образом, все проблемы этой важной детали двигателя можно разделить на две большие группы. Первая – это тепловые процессы. Вторая, значительно более многообразная – механические. Обе группы взаимовлияющие, но в этот раз мы остановимся на тепловых.

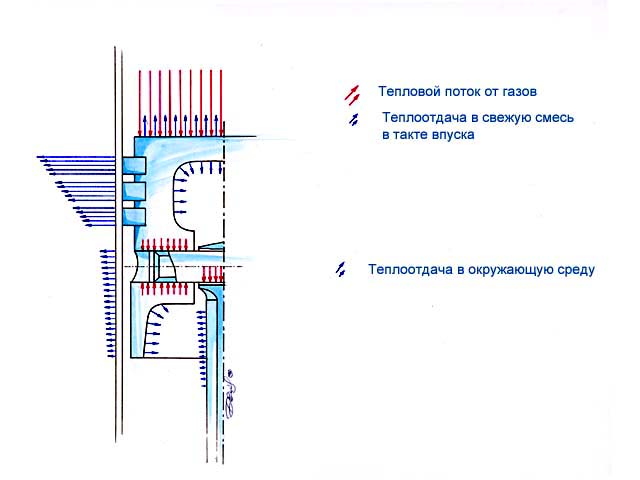

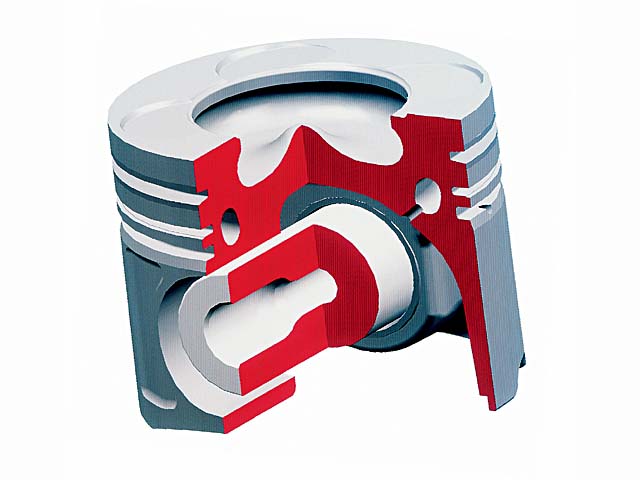

Кольца одновременно прижаты и к поршневым канавкам, и к стенке цилиндра. Они обеспечивают более 50% теплового потока. Второй путь менее очевиден, однако трудно его недооценить. Вторая охлаждающая жидкость в двигателе – масло. Имея непосредственный доступ к наиболее нагретым местам мотора и несмотря на небольшой объем и слабую циркуляцию, масляный туман уносит с собой и отдает в поддон картера значительную часть тепла именно от самых горячих точек. В случае применения масляных форсунок, направляющих струю на внутреннюю поверхность днища поршня, доля масла в теплообмене может достигать 30 – 40%. Понятно, что, нагружая масло в большей степени функцией теплоносителя, мы должны позаботиться о том, чтобы его остудить. Иначе перегретое масло может потерять свои свойства и стать причиной выхода из строя подшипников. Также, чем выше температура масла, тем меньше тепла оно способно перенести через себя. Третий путь – через массивные бобышки в палец, затем в шатун, а оттуда в масло. Он менее интересен, так как на пути есть существенные тепловые сопротивления в виде зазоров и стальных деталей, имеющих значительную протяженность и низкий коэффициент теплопроводности. И четвертый путь – совсем не в масло или охлаждающую жидкость. Часть тепла отбирает на свой нагрев свежая топливовоздушная смесь, поступившая в цилиндр в такте впуска. Количество свежей смеси, а следовательно, и количество тепла, которое она отберет, зависит от режима работы и степени открытия дросселя. Надо заметить, что тепло, полученное при сгорании, также пропорционально заряду. Поэтому этот путь охлаждения носит, во-первых, импульсный характер, во-вторых, отличается скоротечностью, в-третьих, пропорционален последующему нагреву и, в-четвертых, высокоэффективен благодаря тому, что тепло отбирается с той стороны, с которой поршень нагревается. Здесь следует упомянуть о стандартном приеме, который используется при настройке спортивных моторов. Дело в том, что теплоемкость смеси сильно зависит от ее состава. Чем больше топлива в ней содержится, тем больше тепла будет потрачено на его испарение. Очень часто, чтобы нормализовать работу мотора, нужно чуть-чуть, всего на 5 – 10 градусов, понизить внутреннюю температуру. Это достигается легким забогащением смеси, чуть богаче, чем необходимо. На процесс горения это никак не сказывается, а температура падает. Исчезает калильное зажигание, отодвигается порог детонации. Всегда лучше чуть богаче, чем беднее. Моторы, работающие, например, на метаноле, значительно менее требовательны к системе охлаждения из-за втрое большей теплоты парообразования, чем у бензина.

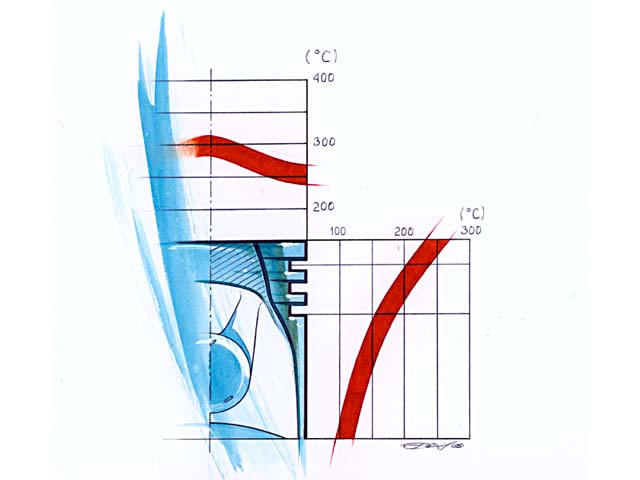

Таким образом, в силу большей значимости следует уделить более пристальное внимание передаче тепла через поршневые кольца . Совершенно понятно, что если этот путь мы по тем или иным причинам перекроем, то маловероятно, что двигатель выдержит сколько-нибудь длительные форсированные режимы. Температура вырастет, материал поршня “поплывет”, и двигатель разрушится . Тут я хочу упомянуть такую, на первый взгляд, совершенно не относящуюся к процессу теплообмена характеристику, как компрессия. О компрессии знает каждый человек, хоть раз сталкивавшийся с покупкой подержанного автомобиля. Это наиболее популярный параметр, который хочет знать каждый владелец автомобиля, заботящийся о двигателе своей машины. Компрессия косвенно показывает степень неплотности поршневой группы. С точки зрения теплопередачи это очень важный параметр. Давайте представим себе, что кольцо не прилегает по всей своей длине к стенке цилиндра. Тогда сгоревшие газы, прорываясь в щель, создадут барьер, препятствующий передаче тепла от поршня через кольцо в стенку цилиндра. Это почти то же самое, как если бы мы закрыли часть радиатора и лишили его возможности охлаждаться воздухом. Еще более страшная картина, если кольцо не имеет тесного контакта с канавкой. В тех местах, где газы имеют возможность протекать мимо кольца через канавку, участок поршня лишается принципиальной возможности охлаждаться и, даже более того, оказывается в “тепловом мешке”. Как результат – прогар и выкрашивание части огневого пояса, прилегающей к месту утечки. Именно поэтому всегда уделяется так много внимания геометрии цилиндра, кольца и износу канавки. И не ухудшение энергетики здесь главная причина. Ведь небольшое количество газов, прорывающихся в картер, несет в себе слишком малую энергию, чтобы повлиять на потерю давления в такте рабочего хода и, как следствие, на потерю момента двигателем. Тем более, когда мы говорим о высокооборотном моторе. Гораздо больший вред даже небольшая неплотность наносит двигателю в смысле локальных тепловых перегрузок, потери жесткости и надежности. Вот еще почему не живут долго двигатели, восстановленные методом замены колец или перегильзовкой блока под старые, отжившие свой век “номинальные” поршни. Вот почему первым у спортивного мотора разрушается цилиндр, имеющий меньшую компрессию.

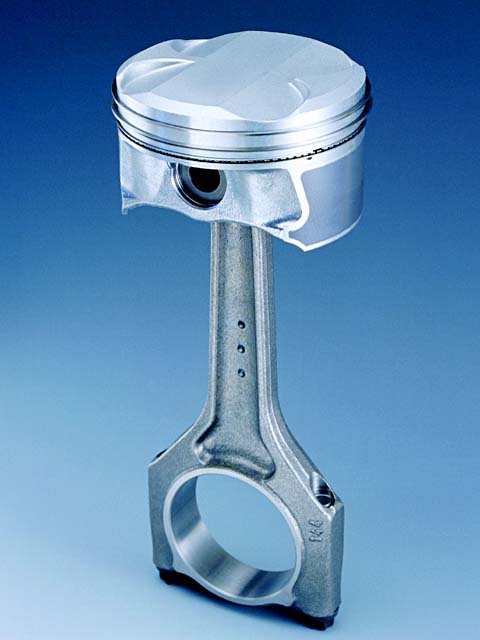

Тут, вероятно, необходимо коснуться вопроса, который всегда обсуждается при изготовлении специальных поршней для спортивных или тюнинговых приложений. Сколько колец будет у нового поршня? Два? Три? Какой толщины должны быть кольца? С точки зрения механики, чем меньше колец, тем лучше. Чем они уже, тем меньше потери в поршневой группе. Однако при уменьшении их количества и высоты мы неизбежно ухудшаем условия охлаждения поршня, увеличивая тепловое сопротивление днище – кольцо – стенка цилиндра. Поэтому выбор конструкции – всегда компромисс. И чем быстроходней мотор, тем жестче становятся рамки. Скоротечность процессов диктует меньшие требования к уплотнению. Растущие со скоростью механические потери необходимо уменьшать, иначе все, что преобразовали в механическую мощность, не донесем до колес. Однако и количество тепла в единицу времени вырабатываем пропорционально больше, мостик для охлаждения требуется как можно шире. Вот и нужно одновременно чтобы кольца были и узкие, и широкие. И нужно их два для быстроходности и три для эффективного охлаждения поршня. Разрешение этой задачи – суть компетентность конструктора. А результаты его работы – в сбалансированности двигателя. В настоящее время инженерами, работающими в мощных производственных компаниях и научных центрах, накоплен огромный эмпирический материал и на его основе созданы расчетные методы, позволяющие с большой точностью предсказать поле температур и характеристики конкретного изделия. Большинству тюнинговых компаний и спортивных конюшен они недоступны. Автору, к сожалению, тоже. Эта статья намеренно не содержит конкретных значений многих величин, которые позволили бы некоторым читателям взяться за калькуляторы. Тепловые расчеты на пальцах – бесперспективное занятие. Ее задача – показать ту сторону процессов, происходящих в двигателе, которая всегда подразумевается, но никогда всерьез не рассматривается. Я хотел только проявить качественные связи и объяснить важность и необходимость в своей работе учитывать влияние его величества тепла. О второй стороне дела – механике – в следующий раз.

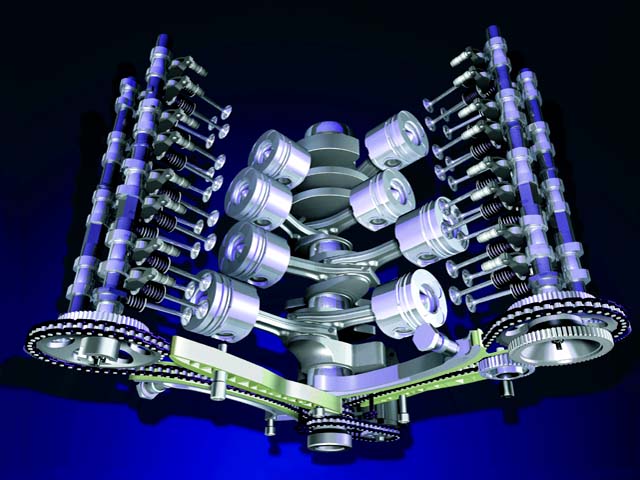

Идеальный поршень в таких жестоких условиях должен быть абсолютно жестким, т. е. никак не менять свою форму. Тепловые нагрузки не должны его деформировать. Его вес должен быть близок к нулю. Износ от контакта с сопряженными деталями должен отсутствовать. В первой части статьи в предыдущем номере мы определили характеристики, связанные с тепловыми процессами в двигателе. Совершенно понятно, что нет в природе материалов, отвечающих всем этим требованиям. Прежде чем остановиться на материалах, из которых изготавливают поршни , попробуем понять, почему такие требования предъявляются к поршням. Пожалуй, одним из главных показателей качества работы поршневой группы являются механические потери, которые неизбежны во время движения. Для того чтобы преодолевать силы трения, препятствующие движению, часть механической энергии, полученной от рабочего тела, будет потеряна на нагрев. Доля этих потерь, приходящаяся на поршневую группу в общих механических затратах двигателя, весьма высока. Она порой превышает 50% от общих потерь в двигателе. Существенным моментом для понимания важности вопроса является тот факт, что желание многих тюнеров увеличить рабочие обороты мотора и за счет газодинамики (доработка сечений каналов, формы камеры сгорания, фаз газораспределения) получить большую мощность при высоком вращающем моменте в широком диапазоне скорости вращения упирается в растущие механические потери. Значительная часть сил сопротивления растет линейно со скоростью, а следовательно, потерянная мощность растет в квадратной зависимости. Если не приняты меры по снижению механических потерь, то все старания могут быть напрасны. Неизбежен тот момент, когда вся механическая энергия будет потрачена на себя любимого и колеса вращать будет просто нечем. Поэтому подход к поршневой группе как к линейному подшипнику скольжения имеет первостепенное значение в конструкции поршня. Конечно, главный вклад в сопротивление движению вносят поршневые кольца, которые в силу их функций должны быть плотно прижаты к стенкам цилиндра. Однако роль поршня состоит в том, чтобы кольца все время были правильно ориентированы и была обеспечена их работоспособность. Также совершенно справедливое желание конструктора не допустить сухого контакта тела поршня с гильзой цилиндра диктует жесткие требования к его геометрии. Дело в том, что, как и в любом подшипнике скольжения, роль разделительного слоя здесь играет масло, препятствующее контакту металлических поверхностей. А точнее, масляный клин, образующийся в зазоре при движении деталей. Высокое давление в масляном клине, способное противодействовать прижимающим силам, может существовать только в зазорах, исчисляемых тысячными долями миллиметра. Величина силы пропорциональна площади, на которую масляный клин давит. Поэтому так важно во время работы сохранять параллельность поверхности юбки поршня стенкам цилиндра с такой сумасшедшей точностью. Совершенно понятно, что не допускается никакой шишковатости, иначе возникнут локальные контакты, которые станут генераторами тепла и приведут к развитию неблагоприятных процессов по всей поверхности. Не забудем еще и о поршневом пальце, которому необходимо создать условия качающегося подшипника скольжения с его стабильными зазорами, исчисляемыми теми же крохотными величинами. В случае идеального поршня, описанного нами ранее, сказочного “несгибаемого оловянного солдатика”, все более-менее понятно. Каким мы его получим после механической обработки, таким он и будет всегда, при любых условиях его работы. Тогда мы заранее с большой точностью можем придать ему нужные формы. А как быть с реальными материалами? Которые от механических нагрузок изгибаются. От температуры распухают. От разностенности коробятся. От неоднородности материала покрываются буграми и шишками. Нет другого пути, как при изготовлении придать ему такие формы, которые учтут все искажения, возникающие при реальных нагрузках во время работы. Именно поэтому поршень имеет такую сложную форму. По высоте он бочкообразный, потому что неравномерный нагрев вызывает большее расширение там, где температура выше. В сечении он овальный, так как механические нагрузки заставляют поршень “обвисать” на пальце, как лист бумаги, лежащий на карандаше. Причем в каждом сечении и овальность, и бочкообразность имеют свою величину. Очевиден тот факт, что величины деформации зависят от толщины металла, образующего стенки поршня . Понятно, что увеличение толщины повысит сопротивляемость нагрузкам и облегчит жизнь конструктору. Однако рост массы неизбежно приведет к увеличению инерционных сил, которые испортят жизнь всему кривошипно-шатунному механизму. Тут, как и в любом другом случае, вопрос оптимизации требует от конструктора разрешения.

Так как же, в конце концов, находится выход из трудного положения? Почему все-таки автомобильные двигатели уверенно прогрессируют в сторону их высокооборотности? Каким образом находятся способы разрешения этих противоречий? На заре моторостроения просто изготавливался поршень совершенно цилиндрической формы и двигатель запускали. Давали ему поработать, не доводя мотор до разрушения, и разбирали. Следы контакта с гильзой устраняли механической обработкой и повторяли эксперимент, увеличивая нагрузку. Затем снова обрабатывали места контакта и снова нагружали. Если выявлялись слабые места, которые надо усилить, изготавливали новый поршень со скорректированными толщинами стенок. Повторялось это многократно до тех пор, пока двигатель с полной нагрузкой не начинал работать стабильно и поршень признавался удовлетворительным. В современном мире с хорошей точностью можно расчетными методами проектировать геометрию вновь создаваемых поршней. Последующие за расчетами испытания приводят, как правило, к корректировке, однако количество экспериментов несравнимо уменьшается. Тем не менее, подогнанный под условия работы поршень нельзя считать абсолютно соответствующим предъявляемым требованиям. Ведь величины деформаций, которые компенсируются предварительно заданной формой, зависят и от теплового режима, и от величины сил, на него действующих. Так как автомобильный двигатель многорежимный, эксплуатируемый в широком диапазоне нагрузок и температур, скорее всего, поршень будет хорош только для некоторого диапазона условий работы. Это одна из проблем автомобильных двигателей в целом. В серийном производстве, как правило, на базе одного мотора одновременно выпускается целое семейство разных агрегатов, предназначенных для разных целей. А выпуск новых автомобилей, требующих новых двигателей, часто сопровождается модификацией уже отработанных конструкций с целью удовлетворить новым требованиям. Известны факты, когда низ мотора, включающий блок цилиндров и коленчатый вал с его подшипниками, практически без изменений стоял на конвейере десятилетиями, переходя из одного кузова в другой. Даже более того, применялся и для бензиновых, и для дизельных моторов одновременно. Поршневые группы, как более зависимые от назначения двигателя, почти всегда подвергались модификации. Именно поэтому в номенклатуре производителей поршней такое большое разнообразие их форм. Именно поэтому, когда мы хотим получить от серийного двигателя больше мощности, будь то его тюнинговый вариант или, более того, спортивный, необходимо сознавать, что, скорее всего, серийный поршень не будет соответствовать новым предъявляемым к нему требованиям. Или мы получим дополнительные потери, которых можно было бы избежать, или съедим весь запас надежности. Наверное, и то и другое одновременно. Случай применения дополнительного наддува или окислителя, такого, как закись азота, точно так же создает новые условия работы поршневой группы. Существенным моментом в конструкции, как мы выяснили, является материал, из которого поршень изготовлен. Свойства материала определяют характеристики изделия и его конструкцию. Автомобильные поршни изготавливаются преимущественно из алюминиевых сплавов, реже из чугуна. Чугун, обладая рядом таких приятных качеств, как низкий коэффициент линейного расширения, равный по величине материалу гильзы цилиндра, высокая термостойкость, высокая прочность, отличные подшипниковые свойства, в настоящее время практически не применяется. Тормозом послужили два обстоятельства. Во-первых, низкая теплопроводность и, как следствие, плохая детонационная стойкость мотора, не позволяющая использовать высокие степени сжатия. Во-вторых, большой удельный вес является препятствием к быстроходности. Из алюминиевых сплавов для поршней в подавляющем большинстве используются силумины, то есть сплавы системы алюминий – кремний с различным содержанием кремния. Реже – ковкие сплавы системы алюминий – медь. Кремнийсодержащие сплавы в свою очередь делятся на две группы по содержанию в них кремния. Это – доэвтектические и заэвтектические. К первым относят сплавы с содержанием кремния до 12%, ко вторым – более 12%. У первых кремний в свободном виде, так называемый первичный кремний, отсутствует и весь он растворен в алюминии. Это АЛ-25, АЛ-30, АК12, Mahle 124. Вторая категория содержит кремний в свободном виде – в виде кристаллов, которые иногда видны невооруженным глазом на срезе или сломе образца. Известны АЛ-26, АК18, АК21, ВКЖЛС, Mahle 138, Mahle 224. Заэвтектические сплавы с содержанием 18% или 22% кремния применяются в основном для дизелей большого объема. Причина состоит в большей износостойкости и термопрочности, что важно для обеспечения ресурса седельных тягачей. В серийном производстве поршни из алюминиевых сплавов отливают. Для снижения величины температурного расширения , а значит, и для получения многорежимных свойств используются стальные термокомпенсирующие вставки внутри отливки. В мелкосерийном и штучном производстве для придания лучших механических характеристик заготовки поршней получают методом изотермической штамповки или жидкой штамповки. Высокие давления в процессе формирования поковок способствуют уплотнению материала и, как следствие, улучшению его свойств. Однако такая технология полностью исключает наличие любых вставок. Это обстоятельство делает изготовленные по такой технологии поршни в большей степени однорежимными. В основном такие поршни используются для сильно нагруженных моторов, выпускаемых малыми сериями. Спортивных, например. Для спортивных моторов, которые по назначению ближе к однорежимным, нашли применение сплавы алюминий – медь. Это АК-4-1, Mahle YG. Заготовки из них также прессуют. В сравнении с силуминами они имеют лучшие физико-механические характеристики при рабочих температурах, но отличаются на 20% большим коэффициентом линейного расширения. Также к недостаткам можно отнести относительно быстрое старение и разрушение от усталостных напряжений. Тем не менее, в авиационных поршневых моторах, а также в автомобильных спортивных, которые ограничены по ресурсу и имеют повышенные требования к весу поршня , встречаются довольно часто.

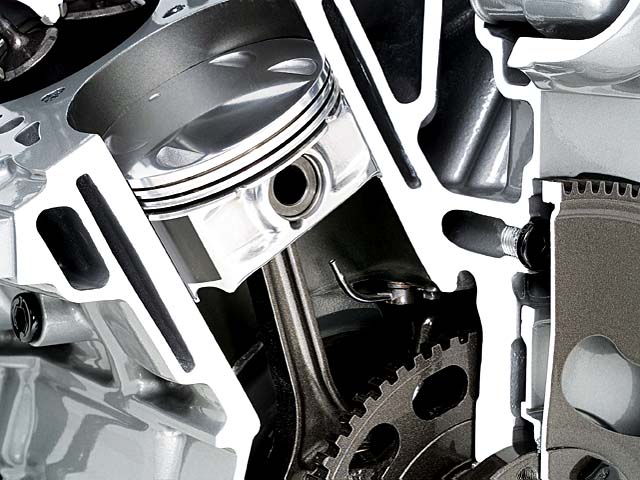

Несколько слов об износе. Правильно подобранный под требования мотора поршень почти никогда не контактирует со стенкой цилиндра. Исключение составляют холодные пуски и работа под нагрузкой непрогретого мотора. Поэтому даже после значительного пробега, составляющего 200000 км и более, изменение размера юбки незначительно и лежит в пределах 0,01 – 0,03 мм, если двигатель без коллизий нормально изнашивался. Гильза же цилиндра, особенно в верхней ее части, может быть изношена кольцами до 0,15 мм. Но это совсем не означает, что поршень можно продолжать использовать и он в состоянии, близком к новому. Основной параметр, по которому бракуется поршень, – износ канавок колец. Как правило, к этому сроку и форма, и размер канавки как минимум первого кольца за пределами допуска. Существенным обстоятельством не только износа, но и эффективности мотора является геометрия и состояние поверхности цилиндра. Во-первых, искажение цилиндричности точно так же влияет, как и неверная форма поршня в смысле сохранения зазоров в паре поршень – цилиндр. Наиболее вероятными причинами нарушения формы являются напряжения в блоке от крепежных элементов головки и КПП. Также важна микрогеометрия, т. е. глубина и форма хоновой сетки. Фирма Mahle, ведущий производитель поршней в Европе, считает, что преждевременный износ моторов, прошедших капитальный ремонт, в 80% случаев является следствием именно неправильного микрорельефа поверхности.

В заключение хочу сказать, что в данной статье я показал только некоторые аспекты функционирования поршневой группы. Я исходил из предположения, что читатель не является профессиональным двигателистом, однако интересуется работой мотора и тюнинг – его стиль жизни. Поэтому тут не затронуты многие вопросы, которые всегда стоят перед конструктором нового двигателя. Здесь только небольшое обобщение тех тем, которые по инициативе клиентов тюнингового подразделения компании “Дилижанс” и автоспортсменов обсуждались в различные периоды нашей деятельности.

© Александр Пахомов
